滤筒除尘器的结构及工作流程

发布时间:2019-05-30
滤筒除尘器的结构是由进风管、排风管、箱体、灰斗、请回装置、导流装置、气流分布板、除尘滤筒以及电器控制箱组成的,类似于气箱脉冲布袋除尘器的结构。..

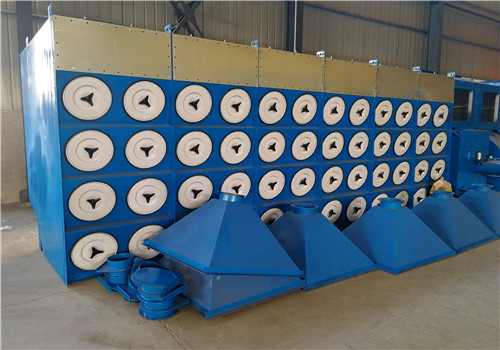

京茂环保滤筒除尘器是以除尘滤筒作为过滤原件组成的环保设备,或者采用脉冲喷吹的除尘器。结构是由进风管、排风管、箱体、灰斗、请回装置、导流装置、气流分布板、除尘滤筒以及电器控制箱组成的,类似于气箱脉冲布袋除尘器的结构。

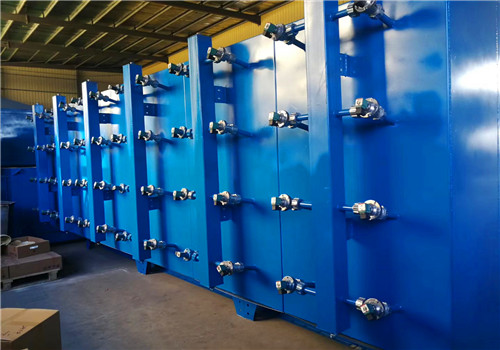

除尘滤筒在设备中的布置是相当重要的,它既可以垂直的布置在箱体的花板上,也能倾斜的布置在花板上,但是从清灰效果上看,垂直布置是比较合理的。花板下部分是过滤室,上部分是气箱脉冲室,在除尘器的入口处装有气流分布板。

滤筒除尘器的工作流程:含尘气体进入除尘器灰斗之后,由于气流断面突然扩大及气流分布板的作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗上;颗粒细、密度小的尘粒进入滤尘室后,再通过滤筒扩散和筛滤等组合效应,使粉尘沉积在滤筒表面上,净化后的气体进入净气室通过排气管经过风机排出。

滤筒除尘器的阻力随着滤筒表面粉尘层厚度的增加而增大。当阻力达到值的时候,需要进行清灰维护。此时PLC程序控制脉冲阀的启闭,一分室提升阀关闭,将过滤气流截断,然后脉冲开启,压缩空气及短时间在在上箱体内迅速膨胀,进入滤筒,使除尘滤筒膨胀变形产生振动,并且在逆向气流冲刷的作用下,附着滤筒表面的粉尘就会被剥离落入灰斗中。清灰完毕之后,电磁脉冲阀关闭,提升阀门打开,该箱室又恢复了过滤的状态。清灰各室挨个进行,从一室清灰开始到下一次清灰开始是一个清灰周期。脱落的粉尘掉入灰斗内在通过星型卸灰阀排出,这样就完成了清灰。
